작업순서
모의모선은 현장과 도면을 확인하는 것부터 시작합니다
진행 과정
한결기업은 수배전설비의 구성과 작업 여건을 확인한 후 모의모선 시안을 작성하고, 담당자 검토를 거쳐 제작·시공합니다.
신규 수배전반은 단선결선도와 배전반 도면을 기준으로 작업하며, 기존 전기실은 필요에 따라 현장 실측과 설비 확인을 함께 진행합니다.

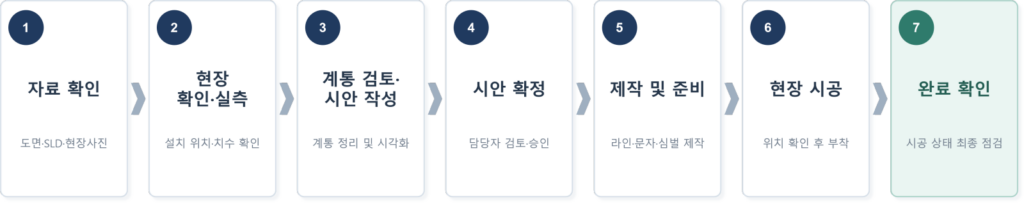

01. 자료 확인 및 작업 협의
- 단선도, 외형도, 현장사진 등 필요 자료 확인
- 작업범위, 수량, 일정 및 시방사항 협의
02. 현장 확인 및 실측
- 배전반 구성, 치수 및 기기 위치 확인
- 기존 도면과 현재 설비의 상이사항 확인
- 증설·철거·개보수 등 변경사항 확인
- 필요시 현장 실측 및 사진자료 확보
- 도면 및 자료가 충분한 신규 배전반은 현장 실측 생략 가능
03. 계통 검토 및 시안 작성
- 단선도와 실제 설비를 바탕으로 전력계통 검토
- 배전반 배열에 맞춰 라인, 심벌, 명칭 배치
- 전압별 색상 및 발주처 시방 반영
04. 담당자 검토 및 시안 확정
- 담당자에게 미믹 시안 전달
- 계통, 명칭, 색상, 심벌 등 검토 및 수정
- 확정 시안 제출 및 승인
05. 자재 제작 및 사전 준비
- 확정 시안에 따라 라인, 심벌, 명판 등 제작
- 현장 가공 최소화를 위한 사전 재단 및 자재 준비
06. 현장 시공
- 승인 시안에 따라 모의모선 설치
- 라인, 심벌, 명판 부착 및 전체 배열 확인
07. 검수
- 계통, 표시내용 및 부착상태 최종 검수
